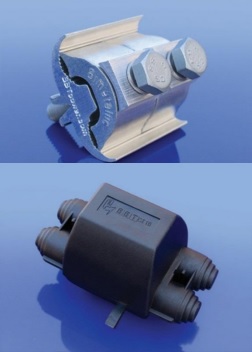

برای اتصال از آلومینیم به مس در مقاطعی از کابل خودنگهدار که شامل تنشهای مکانیکی نمی باشد کاربرد دارد. گشتاور پیچی صحیح برای ایجاد ارتباط ضروری می باشد. بدنه از آلیاژ آلومینیم مقاوم به خوردگی ساخنه شده و جهت جلوگیری از خوردگی گالوانیک قلع اندود شده است.
ساختار:
بدنه: آلومینیم آلیاژی با پوشش قلع مقاوم در برابر خوردگی جهت بهره برداری در شرایط محتلف آب و هوایی
پیچ: فولاد۸-۸ با پوشش داکرومات
واشر: فولاد۸-۸ با پوشش داکرومات
فنر: از جنس استیل
روپوش پلیمری: دارای دو قسمت رویه و زیره که مقاوم در برابر اشعه ماوارء بنفش و شرایط مختلف جوی می باشد.
دستورالعمل نصب :
ابتدا با توجه به سطح مقطع کابل های مسی و آلومینیمی، درگاههای ورودی و خروجی بدنه پلاستیکی را بوسیله کاتر می برید، سپس بعد از روکش برداری کابل خودنگهدار، زائده های قفل شوی بدنه زیرین را از قرار موجود در بدنه روین با فشار به سمت پایینو بیرون خارج نمایید. بدین ترتیب بدنه پلاستیکی کانکتور باز شده، اما بوسیله مهار پیکانی شکل از هم جدا نمی گردد. این امر ادامه کار را برای سیمبان آسان می سازد.سپس هادی اصلی را از داخل بدنه پلاستیکی خارج نموده و پیچهای بالایی را با استفاده از آچار متناسب در خلاف جهت عقربه های ساعت باز نمایید بوسیله برس سیمی کلیه سطوح اتصال دهنده را به دقت تمیز نمایید. سپس گریس ضد رطوبت را به محل های اتصال آغشته نمائید.آنگاه با توجه به آلومینیومی یا مسی بودن محل خاص قرارگیری کابل را انتخاب نمائید.طول کابل قرار گرفته در داخل کانکتور نباید کمتر از پنجاه درصد نشیمنگاه باشد. سپس پیچهای هادی اصلی را محکم می نمائیم. قسمت رویه و زیره بدنه پلاستیکی در بالا و پایین هادی اصلی قرار گرفته و زائده های قفل شونده بدنه زیرین را در قرار موجود در بدنه رویین قرار می دهیم . در نهایت کانکتور را به صورتی مهار می نمائیم که هنگام بارش برف و باران کمترین احتمال ورود آب به داخل قطعه فراهم شود. استفاده از دستکش عایق فشار ضعیف در کل مراحل نصب الزامی است .
